OPL案例：機械零件測量方法—替代法測量
資料提供：成都華標企管
一、 什么是替代法測量
在我們日常的檢驗工作中，時常遇到這樣的情況：當我們根據所測零件的尺寸大小、精 度要求、和形狀位置等相關要素，選擇了相應的量具以后，你會發現所選的量具根本無法達到測量部位；上一講我們探討了輔助測量法，但是輔助法并不能解決所有 問題，實際工作的經驗中，我們還采用了替代的測量方法。
所謂替代測量法簡要的說，就是利用量具的本身特點、結構、和性能，將量具的可拆卸量爪加以替換，以達到完成測量的目的。
二、 替代法的具體應用
下面我們以具體的實例來進一步說明什么是替代法：
案例一：如圖1：

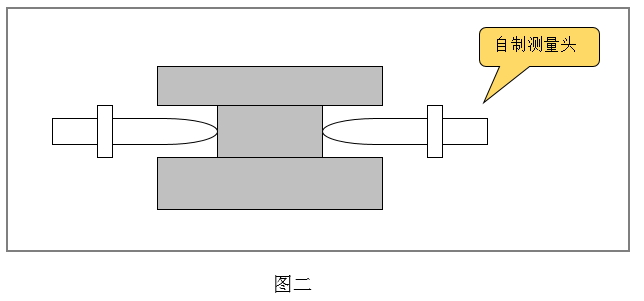

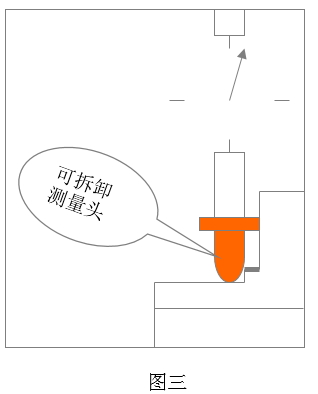

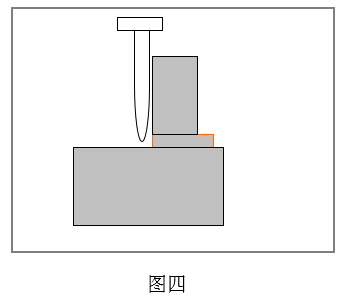

搞機加的都知道，螺紋千分尺是用來測量螺紋用的，它配有形狀不同的凸凹測量頭一副，根據所測螺紋的螺距不同，還配有大小不同、成對的測量頭四到五組。圖中 零件的外槽由于很窄，槽底的精度要求又很高，外徑千分尺的測量頭下不到槽底，無法測量；按圖示我們將螺紋千分尺成對使用的測量頭換成相同的一組，就很容易 地測量槽底尺寸，同時也擴展了螺紋千分尺的使用范圍。如果零件的槽很深，我們還可以自制一組測量頭來完成零件的測量。如下圖示2-4：
