OPL案例：電動機接線技巧
資料整理：成都華標企管 資料來源：中化興中
原因：
在工程建設中所有新安裝的電動機都是第一次接線，對于這種細節部分，設計往往都是忽略的，即都不出圖。所以，施工人員在接線時都以嘗試的心態將三相電源 A、B、C 任意接通，電機轉向正確與否必須得通過試車來確定，這樣接對的可能性只有 50%。如果發現電機反轉的話，還要停電、辦理工作票、拆線、換相等重復性工作，待接線完成后再重新通電試車。這種工作方法不僅浪費了寶貴的過程進展時間和大量人力，而且對于不可逆的電動機一旦方向反轉了還會導致部件損壞，大功率電動機的電纜比較粗硬，換線有困難，特別是高壓電動機在換相過程中容易損壞電纜終端頭，如果在操作或工作時不慎，可能還會引發其它麻煩。
改善方法：

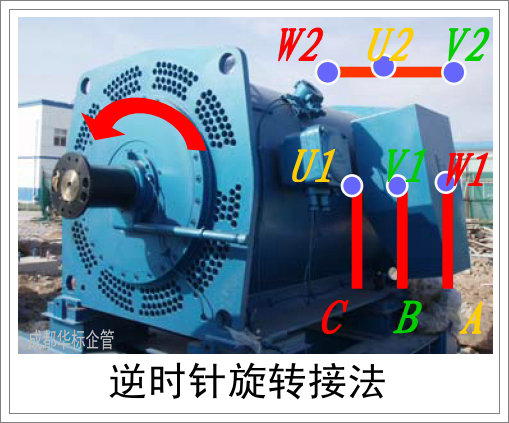

為了防止電動機反轉，保證一次性接對，我建議在接線前先要確定電動機應該旋轉的方向，如果要求電動機順時針方向旋轉（面對電機軸伸端視之），三相電源可以按正相序A、B、C分別接入U1、V1、W1，若該電動機要逆時針旋轉，可將A、B、C三相電源任調其中兩相即可。這種有預見性的接線規則我在以前工程中已得到驗證，所以，只要工作方法做對了就是這么輕松，多一事不如少一事。
