金屬軟管泄漏原因分析與預防
陳彩霞，王步美，陳楊
江蘇省特種設備安全監督檢驗研究院
摘要：某核電設備上使用的金屬軟管在1年內發生泄漏。采用掃描電鏡、光學顯微鏡、顯微硬度計等儀器對泄漏的金屬軟管進行了宏觀和微觀檢驗、硬度檢測及化學成分分析。結果表明，金屬軟管的泄漏是由鋼絲網套與波紋管發生摩擦引起的機械損傷導致的。同時，提出了相應的預防措施。
關鍵詞：金屬軟管；波紋管；鋼絲網套；犁痕；摩擦
0引言
某主泵冷卻水循環系統中使用的金屬軟管在1年內發生了泄漏，圖1為使用單位采用氣密性試驗查找出泄漏部位、將該部位附近的鋼絲網套去除后的金屬軟管的宏觀形貌。該金屬軟管在使用現場豎直方向S形彎曲安裝，兩頭法蘭連接，通徑DN80ｍｍ，長度750ｍｍ，現場有三維震動，有效振動加速度為水平2.1ｍｍ/ｓ，垂直4.3ｍｍ/ｓ，軸向8.５ｍｍ/ｓ。工作壓力12bar，工作溫度75℃，介質為除鹽水添加磷酸三鈉，pH值11～11.５。
該金屬軟管按GＢ/T14525—2010《波紋金屬軟管通用技術條件》［1］生產制備。波紋管材料為06Cr18Ni11Ti，壁厚0.3ｍｍ，固溶熱處理狀態，材料標準為GＢ/T3280—2007《不銹鋼冷軋鋼板和鋼帶》［2］；網套采用鋼絲編織而成，編織參數為64ｍｍ×14ｍｍ×0.4ｍｍ，材料為06Cr19Ni10，冷拉狀態，材料標準為GB/T4240—2009《不銹鋼絲》［3］。
文中采用化學分析、硬度分析、宏觀及微觀檢驗等方法，對該金屬軟管的泄漏失效原因進行分析，并提出相應的預防措施。
圖1泄漏金屬軟管宏觀形貌
1理化檢驗
1.1宏觀檢驗
1.1.1泄漏金屬軟管宏觀形貌

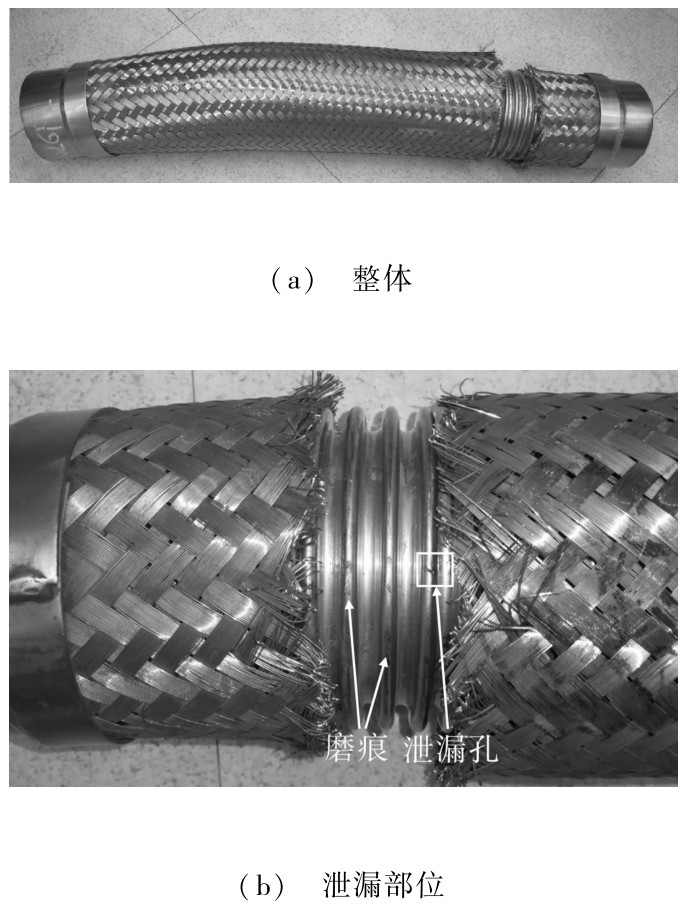

圖1示出泄漏金屬軟管及泄漏孔部位的宏觀形貌，該金屬軟管略呈彎曲弧形狀。泄漏孔位于波紋管波峰上，與波紋管的軸成4５°，與外部網套的鋼絲編織方向一致，在泄漏孔附近有很多與鋼絲編織方向一致的磨痕，磨痕處呈黃褐色。泄漏孔附近的外部鋼絲網套有黃褐色銹跡。
去除泄漏金屬軟管的鋼絲網套，對鋼絲網套內表面及波紋管進行宏觀形貌觀察。

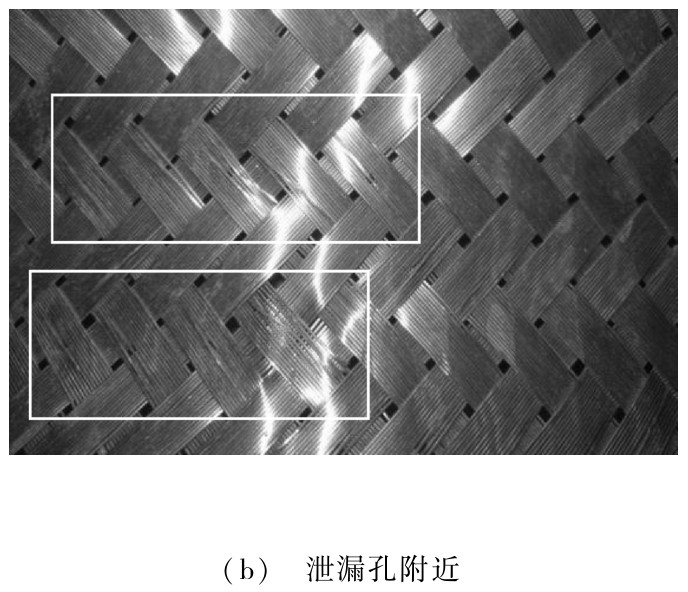

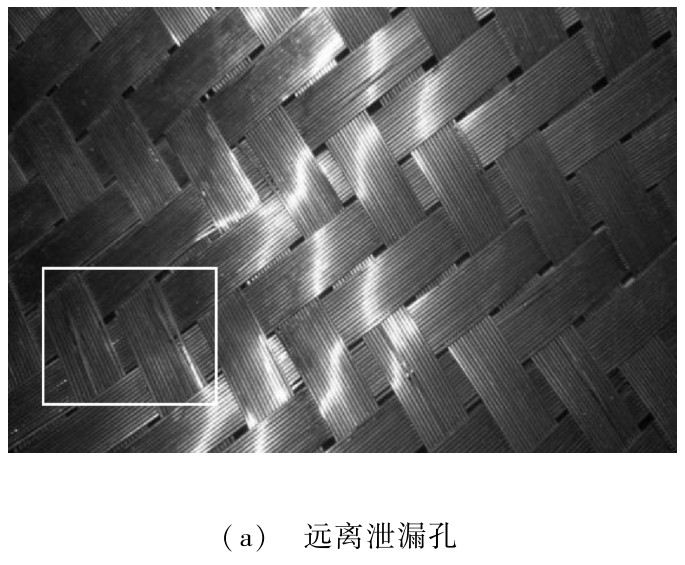

鋼絲網套內表面的宏觀形貌如圖2所示。可以看出，鋼絲表面有銹跡，局部不平整，沿著鋼絲的兩個編織方向有鋼絲凸出、翹曲現象。泄漏孔附近的鋼絲網套內部的鋼絲翹曲、凸出的程度更大，有的鋼絲還發生錯位折疊現象。將鋼絲網套展開，在其內表面發現多處銹蝕部位存在磨痕。

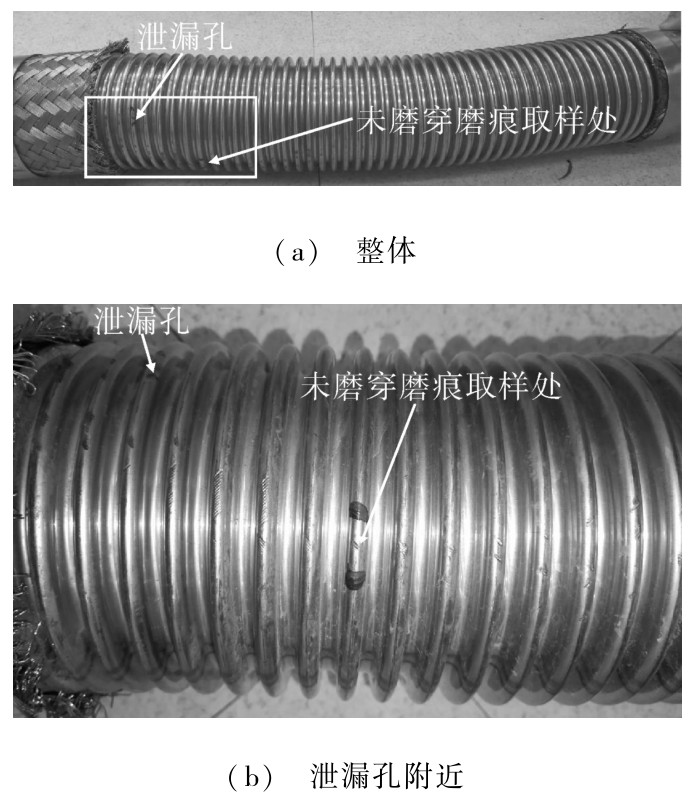

波紋管的宏觀形貌如圖3所示。可以看出，金屬軟管整個波紋管段沿著軸向呈彎曲弧形狀，泄漏孔位于波紋管背彎面一側的波峰處。在泄漏孔附近的背彎面波峰上有許多磨痕，磨痕方向與波紋管軸向成45°，有的磨痕方向相互垂直，與外部鋼絲網套的編織方向一致。
圖2鋼絲網套內表面宏觀形貌
1.1.2波紋管泄漏孔、未磨穿磨痕、鋼絲網套內表面磨痕宏觀形貌
在圖3所示的泄漏孔及未磨穿磨痕處分別取樣，采用體式顯微鏡對其進行宏觀檢驗。

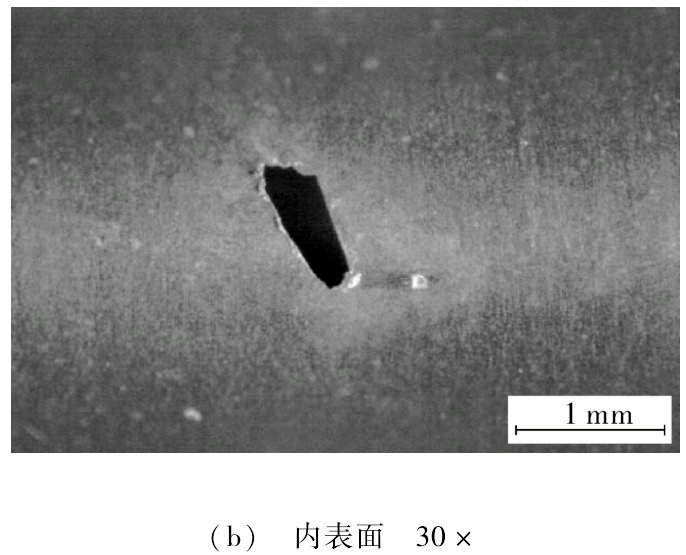

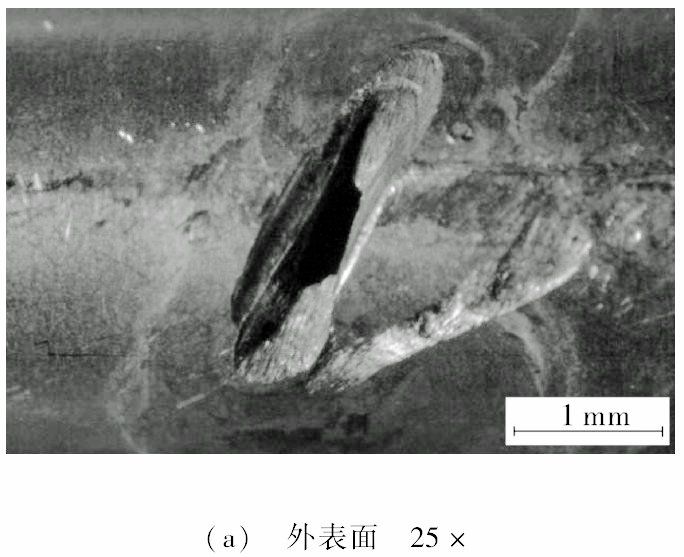

泄漏孔的宏觀形貌如圖4所示。可以看出，泄漏孔外表面有黃褐色斑，局部有被磨蹭的白亮層，泄漏孔兩頭開口較大，沿著一定的傾角逐漸延伸至內表面；泄漏孔內表面周圍區域光滑，在泄漏孔邊緣連著一條未完全脫離的金屬皮。
圖3波紋管的宏觀形貌
圖4泄漏孔的宏觀形貌

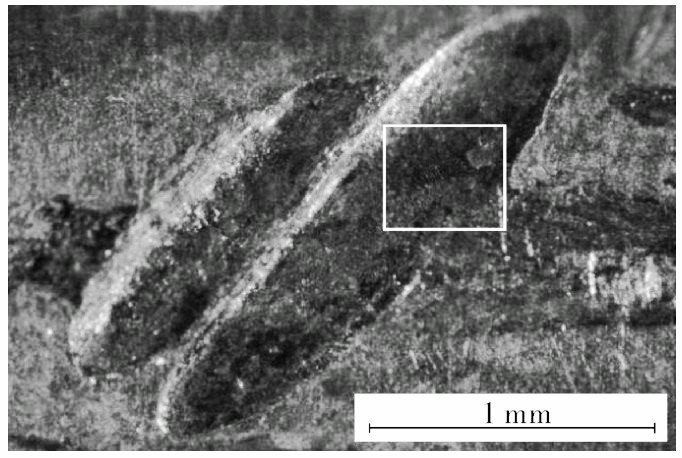

未磨穿磨痕的宏觀形貌如圖５所示。可以看出，磨痕位于波紋管波峰外表面，沿著與波紋管軸向成45°方向上呈凹坑狀，凹坑內部有與磨痕形成方向垂直的細微痕跡。
圖５未磨穿磨痕的宏觀形貌50×

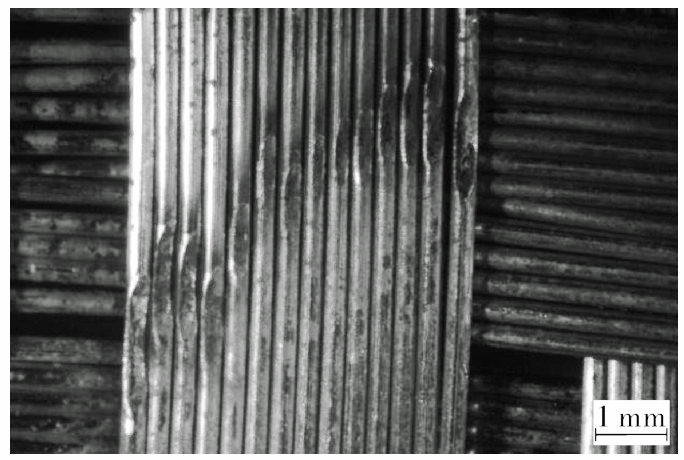

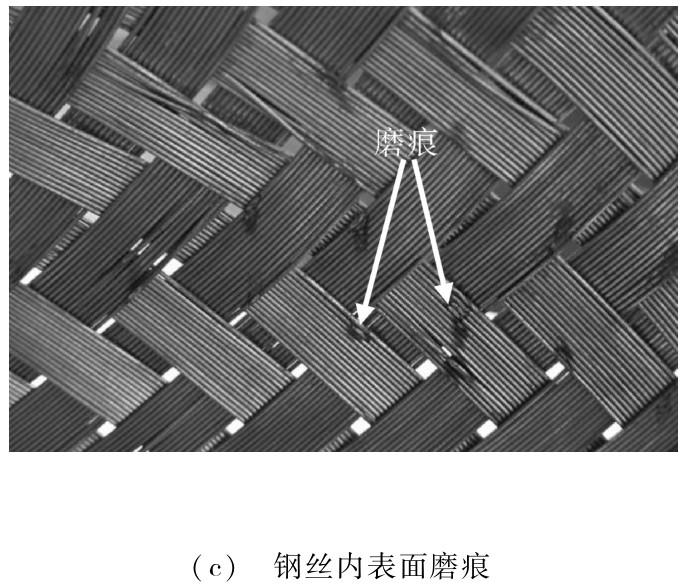

在圖2（ｃ）所示的鋼絲內表面磨痕處取樣，采用體式顯微鏡對其進行宏觀形貌觀察，從圖６中可以發現鋼絲內表面有一定的磨損，鋼絲局部變形，呈扁平狀。
圖６鋼絲網套內表面磨痕宏觀形貌10×
1.2化學成分分析

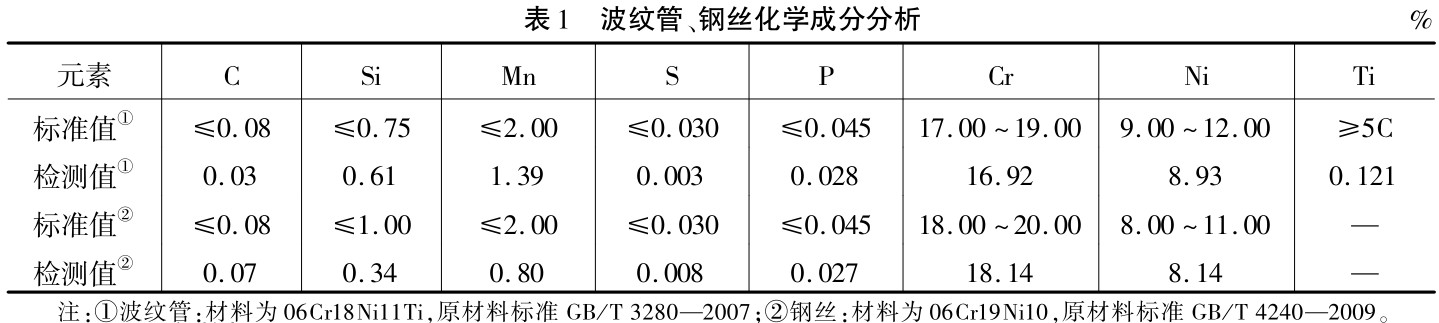

采用碳硫分析儀、電感耦合等離子體質譜儀、分光光度儀對波紋管、鋼絲進行化學成分分析，結果如表1所示。
對照波紋管原材料標準GＢ/T3280—2007《不銹鋼冷軋鋼板和鋼帶》，其Cr，Ni，Ti含量偏低，但在GＢ/T222—2006《鋼的成品化學成分允許偏差》范圍內；對照鋼絲原材料標準GＢ/T4240—2009《不銹鋼絲》，鋼絲的化學成分合格。
1.3波紋管泄漏孔、未磨穿磨痕微觀形貌
采用掃描電鏡對圖4所示的泄漏孔內外表面、圖５所示的未磨穿磨痕進行微觀形貌觀察。

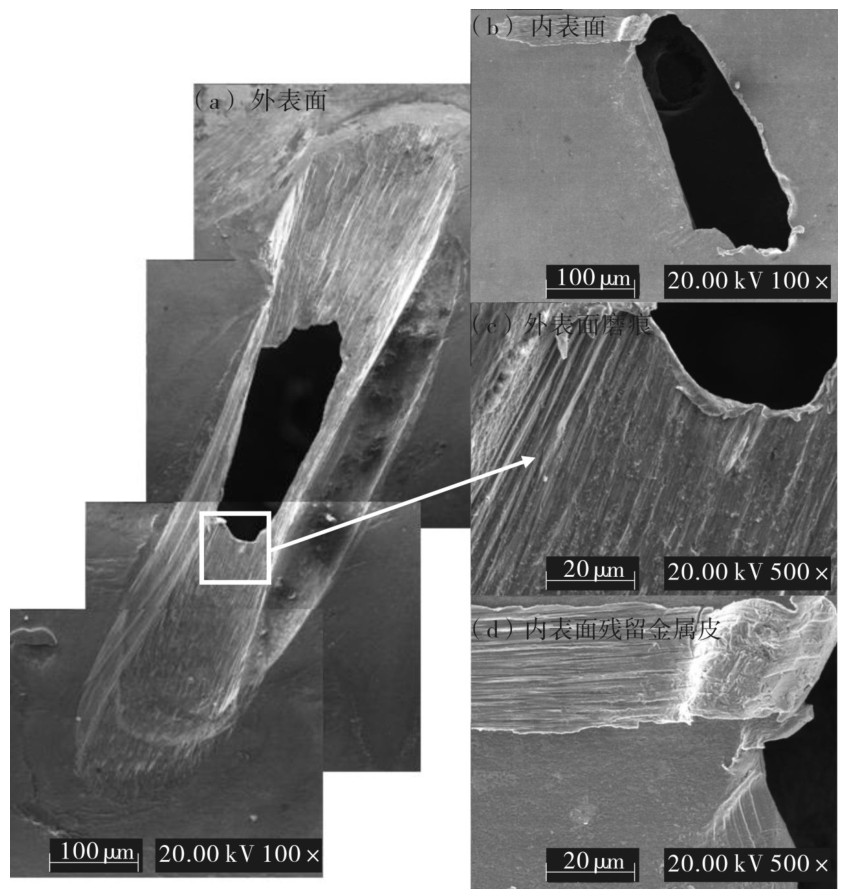

泄漏孔的內外表面的微觀形貌如圖7所示。
圖7（a）示出泄漏孔外表面的磨損形貌，泄漏孔兩頭留下沿著一個方向傾斜的條帶，條帶細窄且密集分布，將條帶放大至５00倍可見一條條的犁痕及深淺不一的犁溝，屬典型的機械損傷形貌［4-５］。
整個泄漏部位內表面周圍比較光滑，泄漏孔上面連著一條未完全撕裂的金屬皮，上面布滿縱向的條帶，其方向與外表面兩頭區域的條帶方向一致。泄漏孔邊緣金屬向內表面翹起。
圖8未磨穿磨痕微觀形貌

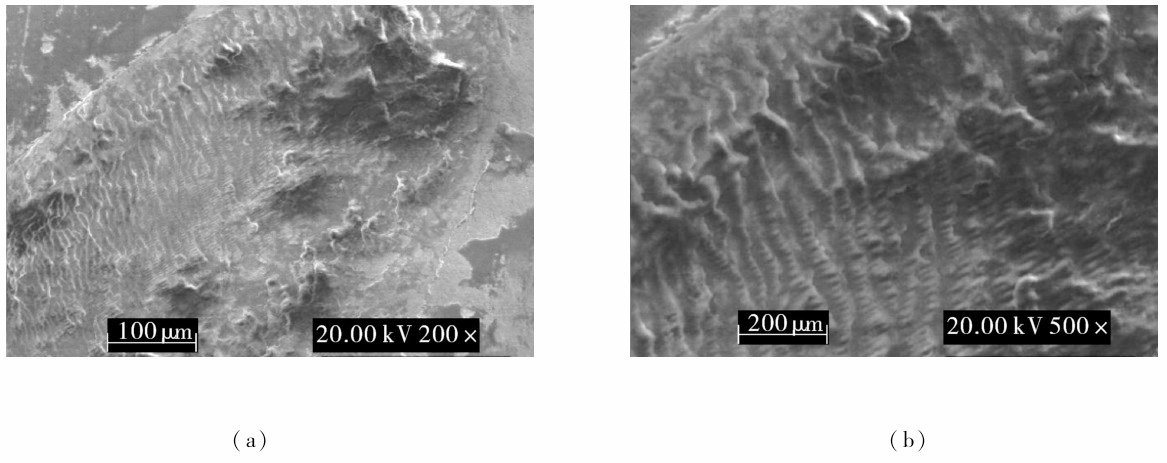

未磨穿磨痕的微觀形貌如圖8所示，磨痕內部有斷續狀的細微弧形臺階，呈魚鱗狀，是在磨痕形成過程中沿著磨痕形成方向及與磨痕形成方向垂直的兩個方向逐漸擠壓堆積而成的痕跡。
1.4能譜分析

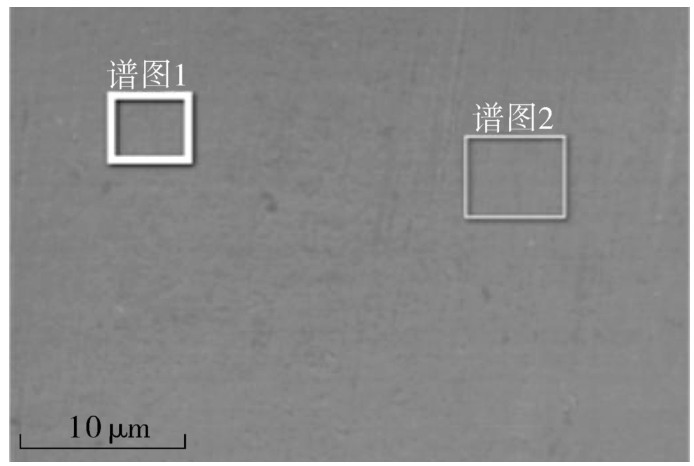

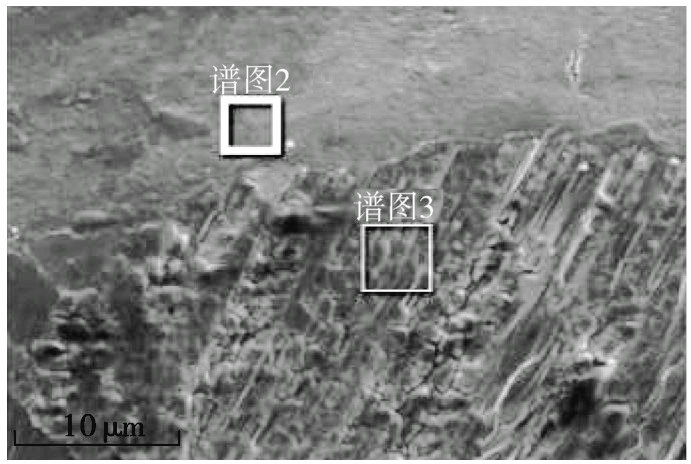

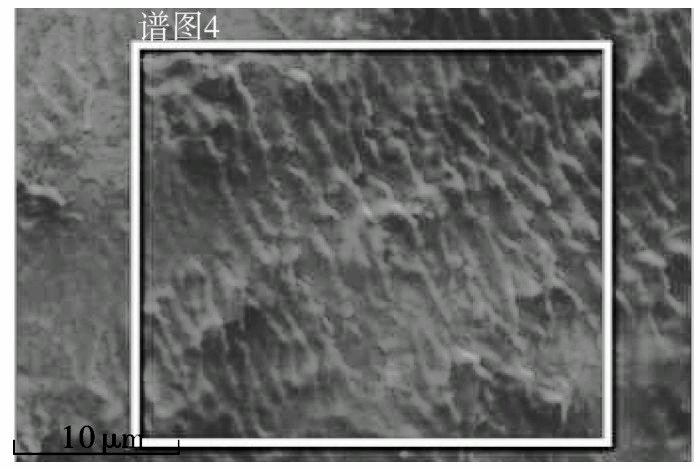

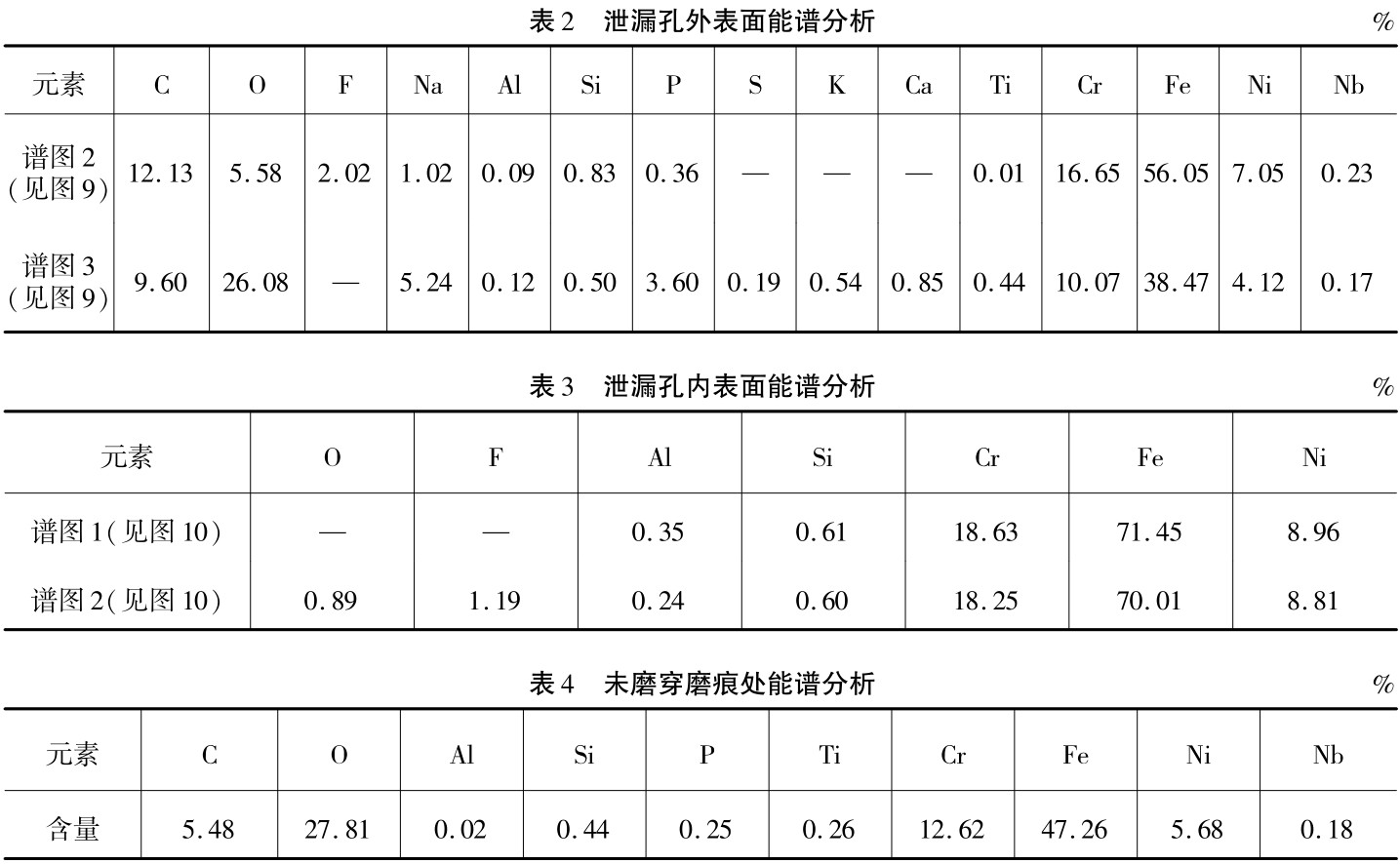

對泄漏孔附近內外表面、未磨穿磨痕進行能譜分析。泄漏孔內外表面的分析結果如圖９及表2、圖10及表3所示，在泄漏孔外表面的磨痕頭部（譜圖3）有大量氧元素存在，外表面有少量氟、硫腐蝕性元素存在，泄漏孔內表面有少量氟元素。未磨穿磨痕的分析結果如圖11及表4所示，磨痕內部有大量氧元素存在。可見波紋管外表面的氧、氟元素的含量高于其內表面相應元素的含量。
圖９泄漏孔外表面
圖10泄漏孔內表面
圖11未磨穿磨痕處
1.５硬度分析

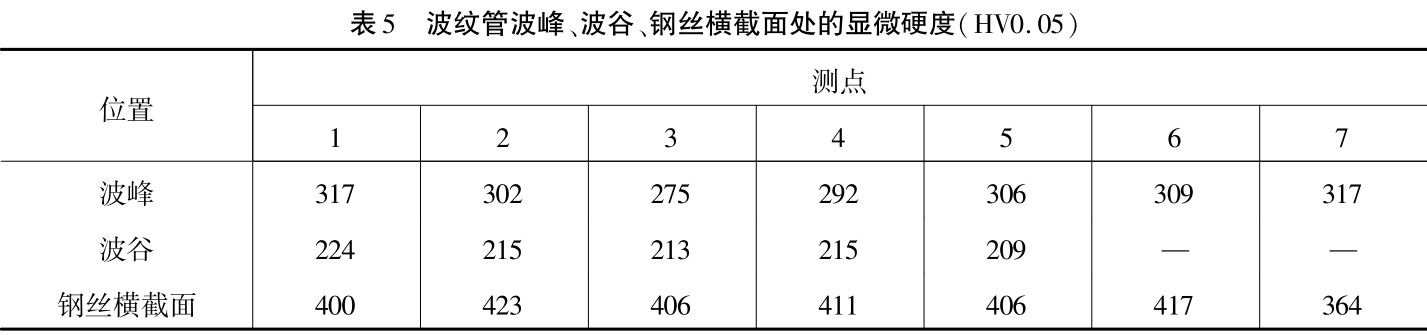

在波紋管磨痕處截取波峰橫截面試樣、波谷橫截面試樣，在鋼絲網套上隨機截取7根鋼絲。在熱鑲嵌磨拋后進行顯微維氏硬度試驗（HＶ0.05），結果如表５所示，波紋管的硬度比鋼絲的硬度低。
1.６金相組織

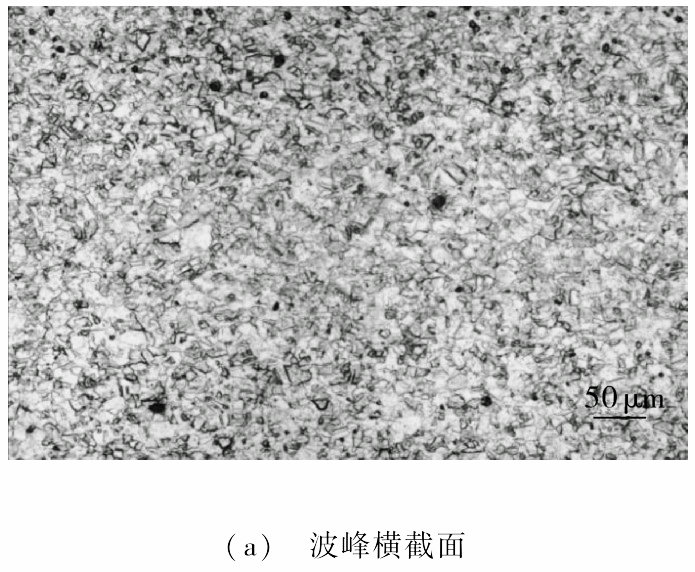

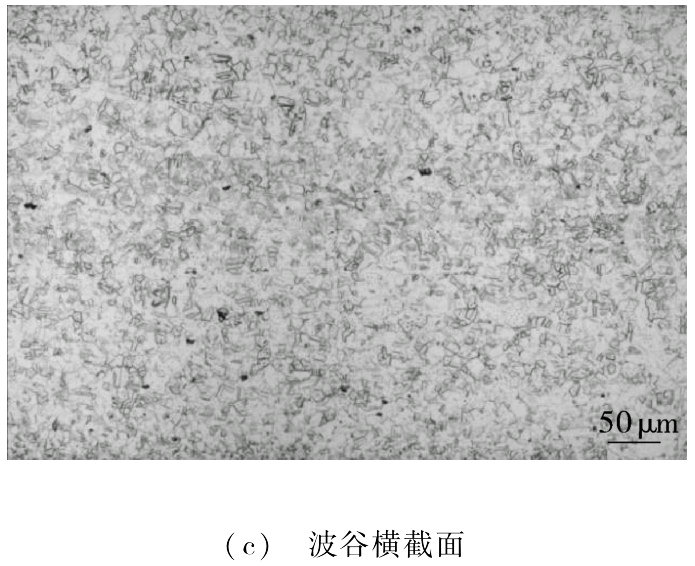

圖12波紋管的金相組織200×

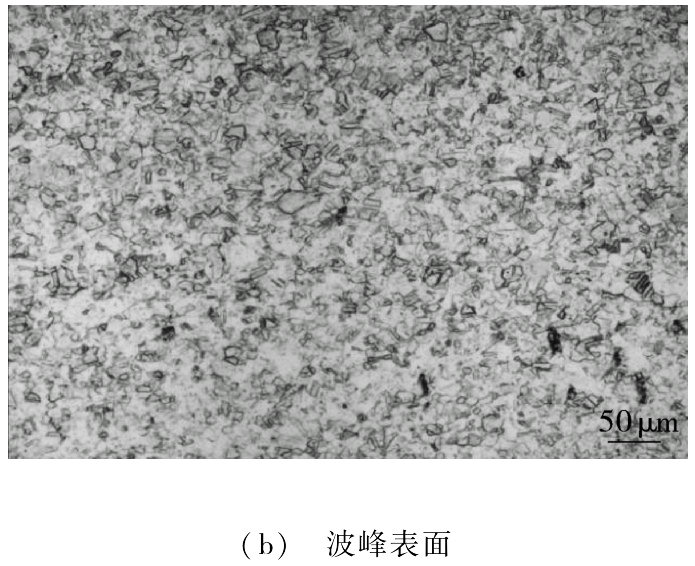

波峰橫截面、表面金相組織和波谷橫截面組織如圖12所示，均為典型的奧氏體組織，晶內有攣晶。在金相組織中發現少量氮化物夾雜。
2 分析與討論該金屬軟管的波紋管壁厚極薄（0.3ｍｍ），在三維振動的環境下使用了一年發生泄漏。經檢驗后發現泄漏金屬軟管的波紋管呈彎曲弧形狀，在波紋管的背彎面一側的波峰外表面處發現泄漏孔，泄漏孔附近的背彎面多處發現磨痕，其方向均與外表面的網套編織的兩個垂直的方向一致；鋼絲網套內表面有凸出、翹曲及錯排等不平整現象，且鋼絲內表面局部有一定的磨損，呈扁平狀。
泄漏孔外表面存在被磨蹭的白亮層，兩頭開口較大，沿著一定的傾角逐漸延伸至內表面，邊緣金屬向內表面翹曲。泄漏孔外表面邊緣處與內表面殘留金屬皮的微觀形貌一致，為典型的犁痕形貌，屬機械損傷。波紋管的未磨穿磨痕的微觀形貌呈魚鱗狀，有細微弧形臺階，是在磨痕形成過程中沿著磨痕形成方向及與磨痕形成方向垂直的兩個方向逐漸擠壓堆積而成的痕跡。泄漏孔外表面的氧含量遠大于內表面的含量，未磨穿磨痕處的氧含量也較高，可推斷泄漏孔附近區域外表面的氧含量大于內表面的含量。波紋管的硬度低于鋼絲的硬度。
綜上所述，可推斷泄漏金屬軟管在運行過程中，鋼絲內表面與發生彎曲的波紋管發生相互摩擦，在波紋管波峰外表面留下摩擦磨痕，直至磨穿發生泄漏為止。泄漏金屬軟管的運行條件（三維有效振動加速度較低）、波紋管泄漏孔內外表面的微觀形貌中發現典型的犁痕形貌、犁溝現象，未磨穿磨痕表面微觀形貌中發現的擠壓堆積痕跡，符合微動磨損的發生條件［4，６-8］。
3結語
該金屬軟管泄漏失效是由波紋管與鋼絲網套摩擦導致的機械損傷。為了避免以后這類摩擦導致的磨損泄漏事故的再次產生，建議如下。
（1）優化金屬軟管的制造工藝，加強對鋼絲網套的外觀檢驗，避免出現網套表面不平整、斷絲、折疊、凸出、翹曲等現象［1，7-8］；
（2）改善金屬軟管的現場安裝條件，應保證順其自然直線安裝，不應任意壓縮彎曲呈“～”形安裝［９-10］。
參考文獻：
［1］GＢ/T14５2５—2010，波紋金屬軟管通用技術條件［S］.
［2］GＢ/T3280—2007，不銹鋼冷軋鋼板和鋼帶［S］.
［3］GＢ/T4240—200９，不銹鋼絲［S］.
［4］張棟，鐘培道，陶春虎，等.失效分析［M］.北京：國防工業出版社，2008：241-2５3.
［５］劉杰英.磨損失效分析案例匯編［M］.北京：機械工業出版社，200５.
［６］徐松.金屬材料磨損失效及防護的探討［J］.現代經濟信息，2010（1）：217.
［7］陳建敏，周惠娣.磨損失效與摩擦學新材料的研究與發展［J］.材料保護，2004，37（7）：3５-3９.
［8］杜健，李延夫，李曉旭，等.金屬軟管失效模式及失效原因分析［J］.管道技術與設備，201５（3）：1-3.
［９］齊艷麗，袁夕君，張金平，等.核電廠設備冷卻水系統金屬軟管使用中存在的問題及對策研究［J］.機械，2012（９）：73-77.
［10］郭兆海.石油儲罐進出口管段用抗震金屬軟管［J］.管道技術與設備，1９９8（2）：30-32.
收稿日期：2017-11-01修稿日期：2018-01-2５
作者簡介：陳彩霞（1９81—），女，高級工程師，主要從事理化檢測和失效分析工作，通信地址：211178江蘇省南京市江寧濱江經濟開發區喜燕路18號，E-ｍail：ｊｅｎifｅr0108＠1６3.ｃｏｍ。
