電氣設備故障分析與排查方法
樊義瑜 興義市水電開發有限責任公司
原文名稱：電氣設備故障機器維護
原文名稱：電氣設備故障機器維護
摘 要： 電氣設備在進行運行中， 往往會出現一些故障， 為了能保持其能夠正常使用 ， 因此對于出 現的故障需要及時的進行判斷以及解決，同時， 還需要加強對電氣設備的日 常維護， 提升電氣設備的穩定性， 確保其能為企業創造更大的效益。
關鍵詞： 電氣設備； 故障； 維護
一、 電氣設備常見故障分析
（ 一） 熱繼電器常見故障分析
電氣設備在運行中如果熱繼電器出現狀況， 就會產生一定的故障。 熱繼電器在產生故障之后， 往往就會出現動作慢以及拒動的情況。 實質上造成繼電器故障的因素有很多， 比如說，如果熱繼電器用來固定調整部件的支釘原定的位置有所偏離，就會導致熱繼電器產生故障等。
（ 二） 自動開關常見故障分析
對于自 動開關的故障， 比較常見的主要有電動或手動操作開關時觸頭很難吸合， 導致產生這種故障的因素有很對， 例如， 操作定位開關不能正常工作， 或者電磁鐵拉桿的行程距離不夠都是引發故障的主要原因。
（ 三） 電機常見故障分析
在電器設備的使用中， 電機軸承發熱或者運轉振動等都是比較常見的電機故障。 在電機檢查中要對固定螺絲進行緊固，還應該讓電機的放置面保持水平狀態， 在檢查電機軸承的潤滑油脂情況時， 要將缺油或者油質不凈的問題處理好， 達到減少軸承的磨損最終實現電機性能的正常發揮。
（ 四） 斷路器的故障分析
斷路器的故障大多數都是在通電時出現閃弧現象， 或者觸頭過熱。 斷路器在觸點壓力不夠時， 非常容易造成動觸頭以及靜觸頭的接觸不良， 這往往就會導致開關的容量下降， 使觸頭過熱。 出現這種情況就要對操作機構及時調整， 最終能夠實現動觸頭以及靜觸頭的接觸最終能夠達到預定的位置。
（ 五） 軟啟動常見故障分析
在電氣設備的軟啟動中通常出現的故障主要就是在啟動時電機沒有反應， 還常見故障燈亮報缺相， 除此之外， 空氣開關誤動作也很常見。 軟啟動的常見故障多是因為在起動時的操作順序有誤， 因此一定要先開主電源， 再進行控制電源的啟動。電源缺相， 保護裝置動作也是造成故障的主要原因。
（ 六） 變頻器的故障分析
變頻器的故障現象多為過載故障以及過流故障。 在變頻器的加減速的時間間隔過短時， 負載發生了大的變化就會造成負荷的分配不均， 往往也會導致輸出端的短路。 對此， 就需要對時間的設置重新進行減速， 這樣主要是為了對負載突變的可能性能有所降低。 如果在斷開負載之后， 設備仍然顯示電流故障， 那么這種情況很可能是由 于逆變電流導致的。變頻器制動時間不穩定或者加速延長， 很可能是由 于電機以及變頻器的選擇不當導致的， 同時也有可能是由于機械潤滑不好而引起的。
二、 電氣設備故障的診斷與維護
（ 一） 調查研究
（ 1） 問： 是指對設備故障發生前的一些具體情形， 例如有哪些異常之處、 是否有相似病史、 是否進行了不恰當的操作等進行詳細地詢問， 以全面了解故障發生前設備的狀態。 另外，若是初次檢修該設備， 除了上述內容之外， 還需要了解該設備各個操作機構的功能、 操作順序以及控制關系等相關情況。
（ 2） 聞： 主要指要聞一聞設備， 以確定其是否帶有絕緣漆、 塑料、 橡膠等材料因過熱或燒焦而產生的刺鼻氣味。 電氣設備的部件大多是由絕緣材料構成的， 這些絕緣材料在被通過的大電流（ 超過額定電流數倍） 燒傷或燒焦后， 會發出一種刺鼻的氣味， 通過尋找氣味的來源， 我們可以大至判斷故障源的位置。
（ 3） 看： 顧名思義， 即使仔細查看故障設備， 來判斷熔斷器的熔體或熔絲是否熔斷， 觸點是否燒熔或燒灼。
（ 4） 聽： 簡單來講主要是聽設備的機械動作機構如電動機、 控制變壓器、 電磁閥、 繼電器等在運行中有沒有發出一些異常的聲音。

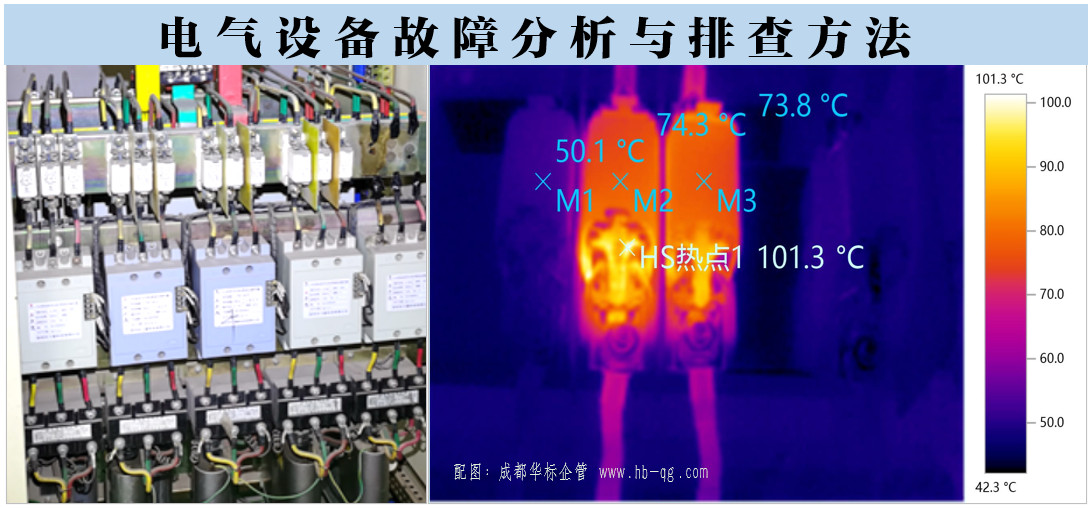

（ 5） 測： 使用熱像儀對電動機外殼、軸承、 電器線圈、接線端子等， 檢查是否出現了明顯的升溫或局部過熱等現象。
（ 6） 拽： 即是要切斷電源， 輕輕拽動電線， 以察看其是否松動。
通常來講， 經過了上述一系列的調查研究， 我們可以直接找出那些具有明顯外部特征與直觀性的故障， 而對于較為了解的電氣設備還有可能借此確定大概的故障范圍。
（ 二） 實驗控制電路， 逐塊排除故障以確定故障范圍和故障點
對電氣設備的故障進行診斷我們首先需要確定故障的范圍與故障點。 而對于較為復雜的電氣設備的電路， 要找到故障范圍與故障點， 我們需要從電氣控制關系和原理圖出發。 電氣設備的電路有兩個構成部分， 即主電路和控制電路。 主電路的故障往往較為簡單、 直觀， 很容易便可查出； 而控制電路的故障則相對復雜一些。 控制電路是由幾個基本控制單元和環節構成的， 這些基本控制單元和環節與積木塊類似， 通常是按照設備的功能、 生產工藝和控制要求， 有機地組合在一起的。 當我們通過直觀的調查研究沒能確定故障范圍和故障點時， 就可以通過通電試驗來控制電路的動作關系來逐塊排除故障， 從而不斷縮小故障范圍， 并查找故障點。
（ 三） 運用儀表、 儀器測量法確定故障部位
有些時候， 在對電氣設備的故障進行診斷時單靠人的直接感知是不行的， 必要的時候我們需要利用各種儀表或儀器來測量設備的電壓、 電流、 頻率、 功率、 絕緣值、 溫度、 轉速， 并對這些數據進行分析， 最終確定故障部位。
（ 1） 測量電壓法： 測量電壓法主要指使用萬用表測量電源、 主電路以及各接觸器和繼電器線圈、 各控制回路兩端的電壓， 如果所測得的電壓不符合額定電壓（ 超過10%以上）， 那么該處就有可能為故障部位。
（ 2） 測量電流法： 我們可以用鉗形或交流電流表來測量主電路和相關控制回路的工作電流， 假如測得的電流值與設計電流值不符（ 超過10%以上）， 那么該電路可能就是故障部位。
（ 3） 測量電阻法： 首先斷開電源， 然后使用萬用表歐姆檔測量相關部位的電阻值。 如果所測的電阻值與要求的電阻值相差較大， 那么該部位是故障點的可能性就非常大。
（ 四） 其他診斷法
（ l） 重點檢查調查研究過程中發現的可疑對象： 通常來講，這些可疑對象是故障部位的可能性非常大， 對其進行重點檢查比較容易快速地找出故障點； 就算檢查過程中沒有找到故障點， 我們也可以借此排除一些可疑的故障點， 從而有效縮小故障范圍。
（ 2） 替換試探法： 替換試探法即使用其他同種類型的元器件來替換那些可疑的元器件， 看看是否可以消除故障。 這種方法可以有效地縮小故障范圍， 排除故障的效果很好。
（ 3） 對比法： 在實際操作中， 利用對比法往往可以快速地發現故障， 同時較為方便快捷， 是較為常用的一種診斷故障的方法。
（ 4） 分段切割法： 對于那些現象復雜、 問題繁多、 涉及面較大、 故障范圍難以確定的故障， 我們最好使用分段切割方法來尋找故障點。 這種方法可以通過分割故障， 實現化復雜為簡單、 縮小故障范圍的目的， 能夠有效診斷出故障所在。
（ 5） 逐級類推檢查法： 在進行故障診斷的過程中， 我們可根據故障的具體情形， 或者由 輸出端開始， 往前逐步類推檢查， 或者從輸人端開始往后逐級類推檢查， 一步一步地找到故障所在。 不管選擇了哪種檢查方式， 都要先對該級的輸出電壓和電流進行檢查。 若檢查得出的輸出電壓值和電流值都正常，就說明這一級設備的工作狀態是正常的， 不存在故障， 此時，便不需要再檢查這一級的輸出電壓、 電流或者其他內容， 可直接進人下一級的檢查。
（ 6） 敲擊振動法： 有些電氣設備由于在制造過程中進行了虛焊， 導致了設備或是接觸不良， 或是元器件、 觸點、 觸頭等容易被腐蝕生銹， 使得電源裝置的運行不穩定， 可能會不定期地出現無規則的間隙性故障。 對于這種情況， 我們在進行故障診斷時可以選用敲擊振動法。 在具體的操作過程中， 最好不要同時敲擊幾個部分， 而應一個部分一個部分地單獨進行， 這樣更容易發現故障源。
三、 結語
總之， 電氣設備的故障不可避免， 即妨礙了設備的正常運行， 又可能存在一些安全隱患， 甚至造成嚴重的事故。 從這個層面來看， 電氣設備故障的診斷及處理工作的重要性不言而喻。 電氣設備的故障往往千變萬化， 我們在實際工作中既會遇到許多常見的故障， 也會遇到一些疑難故障， 對此， 我們應保持高度的責任心和嚴謹的工作態度， 確保各項工作的順利進行。
參考文獻：
[1]肖 鵬波， 李森.電氣設備故障診斷系統的分析與設計[J].科技致富向導， 2013， 09： 227+263.
[2]王運金.電廠電氣設備故障分析及管理[J].科技傳播，2010， 07： 88+91.
[3]張永敢.電氣設備故障分析及管理研究[J].科技信息，2012， 24： 466.
